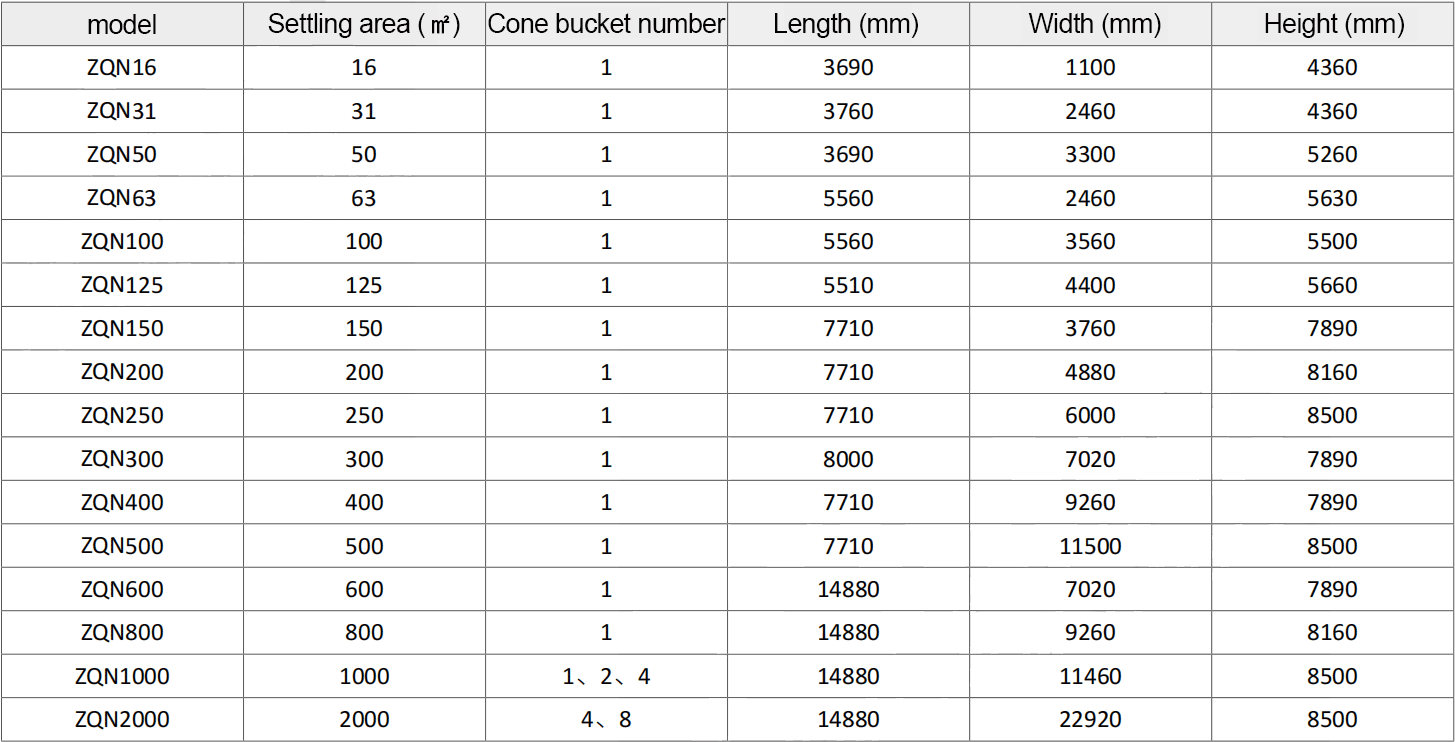

Modèle d'épaississant à haute efficacité d'entraînement central hydraulique et table de paramètre
fabricant : MORETEC
Numéro d'article :
Compatibilité OEM :
Catégorie ：Équipement de déshydratation
décris
décris
Vibrant inclinant l'épaississant de rendement élevé de plat
Aperçu du principe
◎ Modèle intégré de canaux d'épaississement de plaques inclinées. Chaque canal de décantation a la même alimentation, concentration de classement,
Fonctions de décharge et de débordement de sable, avec les mêmes dimensions structurelles, pour assurer la stabilité du fonctionnement de chaque canal de évaluation et d'épaississement et
La même taille de structure assure la stabilité et l'homogénéité du fonctionnement de chaque canal de classification et d'épaississement;
Modularisation du groupe de plaques inclinées. Combinaison et intégration des mêmes modules de groupe de plaques inclinées pour former la zone de décantation totale requise de l'équipement.
La zone de décantation totale de l'équipement peut être combinée et intégrée par le même module de plaque oblique pour former la zone de décantation totale requise de l'équipement, qui peut simplement réaliser l'équipement à grande échelle;
Selon la différence dans la nature de la boue et la taille des particules classifiées, la déformation du canal de plat incliné peut être conçue de sorte que l'équipement puisse réaliser les meilleures performances.
Selon la différence dans la nature de la boue et la taille de la particule classifiée, la conception de déformation du canal incliné de plat peut être effectuée, de sorte que l'équipement puisse réaliser la meilleure représentation;
Le processus d'épaississement est complété séparément dans chaque canal de plaque incliné indépendant, et le débordement de particules fines ou d'eau claire est évacué directement de la surface de débordement de chaque canal horizontalement.
La surface de débordement des particules fines ou de l'eau claire est déchargée directement de chaque canal, qui raccourcit le chemin de décharge de débordement et résout effectivement les problèmes du court-circuit et de la circulation de fines particules en cours de décharge de débordement, et s'assure que l'équipement obtient le rendement élevé du classement et de la concentration.
Il peut effectivement résoudre les problèmes du court-circuit et de la circulation des particules fines en cours de décharge de débordement pour s'assurer que l'équipement obtient le rendement élevé du classement et de la concentration, et l'efficacité de l'eau de retour de classement et de concentration peut généralement atteindre plus de 70%;
La micro-vibration intermittente à haute fréquence du module de plaque inclinée effectue un nettoyage automatique du module de plaque inclinée sur une base régulière, de sorte que le matériau sur la plaque inclinée glisse vers le bas de manière ordonnée pour s'assurer qu'il n'y a pas d'accumulation de matériau sur la surface de la plaque inclinée, Et il n'y a pas d'accumulation de matière entre les plaques.
Un matériel spécial enlevant le dispositif est installé dans la trémie dense de cône pour éviter l'accumulation des matériaux dans la trémie dense de cône. Selon les besoins de l'utilisateur, il peut réaliser la décharge forcée de sous-flux de concentration élevée, concentration de sous-flux
◎ L'équipement peut être utilisé à la fois pour l'épaississement et l'empilement à sec des résidus, et peut être utilisé pour l'épaississement et l'empilage à sec des résidus;
◎ L'équipement peut être utilisé pour l'épaississement et le retour d'eau, peut également être utilisé pour le classement et le déchaulage, l'ajout de floculant au prétraitement de la boue, peut également être utilisé comme épaississant à haute efficacité.
◎ L'équipement occupe une petite surface, une faible consommation d'énergie, un faible coût d'utilisation et d'entretien.
Index principal de processus
◎ Concentration de minerai: 1%-20%;
◎ Taille d'alimentation du minerai: ≤ 2.0mm;
◎ Débit de minerai: dépend de la vitesse de décantation du matériau, généralement 0, 5-1, 5 m3/h-m2 pour le concentré.
Le taux général est de 0, 5-1, 5 m3/h-m2 pour le concentré, 0, 3-0, 5 m3/h-m2 pour les résidus.
Le débit d'alimentation: dépend de la vitesse de décantation des matériaux, généralement 0, 5-1, 5 m3/h-m2 pour le concentré, 0, 3-0, 8 m3/h-m2 pour les résidus
/◎ Concentration de sous-flux
◎ Concentration de sous-débit: ≥ 10%-75%;
◎ Taux de retour de l'eau: ≥ 75%.
Aperçu du principe
◎ Modèle intégré de canaux d'épaississement de plaques inclinées. Chaque canal de décantation a la même alimentation, concentration de classement,
Fonctions de décharge et de débordement de sable, avec les mêmes dimensions structurelles, pour assurer la stabilité du fonctionnement de chaque canal de évaluation et d'épaississement et
La même taille de structure assure la stabilité et l'homogénéité du fonctionnement de chaque canal de classification et d'épaississement;
Modularisation du groupe de plaques inclinées. Combinaison et intégration des mêmes modules de groupe de plaques inclinées pour former la zone de décantation totale requise de l'équipement.
La zone de décantation totale de l'équipement peut être combinée et intégrée par le même module de plaque oblique pour former la zone de décantation totale requise de l'équipement, qui peut simplement réaliser l'équipement à grande échelle;
Selon la différence dans la nature de la boue et la taille des particules classifiées, la déformation du canal de plat incliné peut être conçue de sorte que l'équipement puisse réaliser les meilleures performances.
Selon la différence dans la nature de la boue et la taille de la particule classifiée, la conception de déformation du canal incliné de plat peut être effectuée, de sorte que l'équipement puisse réaliser la meilleure représentation;
Le processus d'épaississement est complété séparément dans chaque canal de plaque incliné indépendant, et le débordement de particules fines ou d'eau claire est évacué directement de la surface de débordement de chaque canal horizontalement.
La surface de débordement des particules fines ou de l'eau claire est déchargée directement de chaque canal, qui raccourcit le chemin de décharge de débordement et résout effectivement les problèmes du court-circuit et de la circulation de fines particules en cours de décharge de débordement, et s'assure que l'équipement obtient le rendement élevé du classement et de la concentration.
Il peut effectivement résoudre les problèmes du court-circuit et de la circulation des particules fines en cours de décharge de débordement pour s'assurer que l'équipement obtient le rendement élevé du classement et de la concentration, et l'efficacité de l'eau de retour de classement et de concentration peut généralement atteindre plus de 70%;
La micro-vibration intermittente à haute fréquence du module de plaque inclinée effectue un nettoyage automatique du module de plaque inclinée sur une base régulière, de sorte que le matériau sur la plaque inclinée glisse vers le bas de manière ordonnée pour s'assurer qu'il n'y a pas d'accumulation de matériau sur la surface de la plaque inclinée, Et il n'y a pas d'accumulation de matière entre les plaques.
Un matériel spécial enlevant le dispositif est installé dans la trémie dense de cône pour éviter l'accumulation des matériaux dans la trémie dense de cône. Selon les besoins de l'utilisateur, il peut réaliser la décharge forcée de sous-flux de concentration élevée, concentration de sous-flux
◎ L'équipement peut être utilisé à la fois pour l'épaississement et l'empilement à sec des résidus, et peut être utilisé pour l'épaississement et l'empilage à sec des résidus;
◎ L'équipement peut être utilisé pour l'épaississement et le retour d'eau, peut également être utilisé pour le classement et le déchaulage, l'ajout de floculant au prétraitement de la boue, peut également être utilisé comme épaississant à haute efficacité.
◎ L'équipement occupe une petite surface, une faible consommation d'énergie, un faible coût d'utilisation et d'entretien.
Index principal de processus
◎ Concentration de minerai: 1%-20%;
◎ Taille d'alimentation du minerai: ≤ 2.0mm;
◎ Débit de minerai: dépend de la vitesse de décantation du matériau, généralement 0, 5-1, 5 m3/h-m2 pour le concentré.
Le taux général est de 0, 5-1, 5 m3/h-m2 pour le concentré, 0, 3-0, 5 m3/h-m2 pour les résidus.
Le débit d'alimentation: dépend de la vitesse de décantation des matériaux, généralement 0, 5-1, 5 m3/h-m2 pour le concentré, 0, 3-0, 8 m3/h-m2 pour les résidus
/◎ Concentration de sous-flux
◎ Concentration de sous-débit: ≥ 10%-75%;
◎ Taux de retour de l'eau: ≥ 75%.
